১টি সুইচ দ্বারা ১টি বাতি নিয়ন্ত্রনের চ্যানেল ওয়্যারিং .।
ধরনঃ কারিগরি শিক্ষা
শ্রেণিঃ নবম
বিষয়ঃ জেলারেল ইলেকট্রিক্যাল ওয়ার্কস-২ (প্রথম পত্র)
অধ্যায়ঃ দ্বিতীয় অধ্যায়
পাঠঃ সকেট আলাদাভাবে নিয়ন্ত্রনের চ্যানেল ওয়্যারিং সম্পন্নকরণ
প্রয়োজনীয় উপকরণ
১টি ওয়ান-ওয়ে সুইচ (Single Pole Single Throw Switch)
১টি লেড বা লাইট হোল্ডার ও বাতি (Lamp)
পিভিসি চ্যানেল (PVC Channel) ও ফিটিংস
সংযোগের জন্য বৈদ্যুতিক ক্যাবল বা তার (ফেস ও নিউট্রাল)
মেইন পাওয়ার সাপ্লাই (২৩০ ভোল্ট এসি)

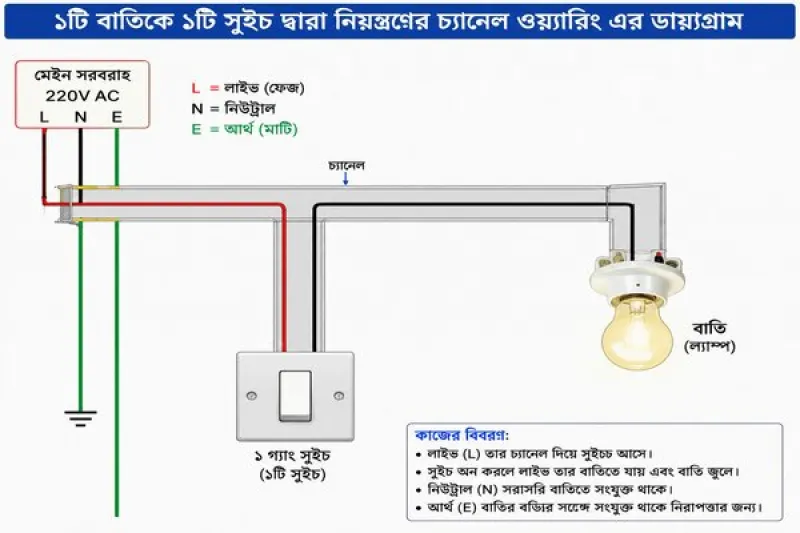

চ্যানেল ওয়্যারিং এর সংযোগ পদ্ধতি (ডায়াগ্রাম বর্ণনা)
১. পাওয়ার সোর্স ও চ্যানেল স্থাপন: প্রথমে দেওয়ালের ওপর মাপমতো পিভিসি চ্যানেল স্ক্রু দিয়ে ফিক্সড করুন। মেইন লাইন থেকে ফেজ (L - Live/Red) এবং নিউট্রাল (N - Neutral/Black) তার চ্যানেলের ভেতর দিয়ে সুইচের কাছে নিয়ে আসুন।
২. ফেজ বা লাইভ তারের সংযোগ: মেইন লাইনের ফেজ (লাল) তারটি এনে সরাসরি ১-ওয়ে সুইচের নিচের টার্মিনালে কানেক্ট করুন।
৩. সুইচ থেকে বাতিতে সংযোগ: সুইচের ওপরের টার্মিনাল থেকে একটি হাফ-তার (Out Phase) বের করে চ্যানেলের ভেতর দিয়ে বাতির হোল্ডারের একটি টার্মিনালে সংযুক্ত করুন।
৪. নিউট্রাল তারের সংযোগ: মেইন লাইনের নিউট্রাল (কালো) তারটি সোজা বাতির হোল্ডারের অপর টার্মিনালে যুক্ত করুন। (নিউট্রাল তারে কোনো সুইচ বা সার্কিট ব্রেকার থাকে না)।
৫. আর্থিং (যদি থাকে): নিরাপত্তার জন্য আর্থিং তার থাকলে তা মেটাল ফিটিংস বা হোল্ডারের বডির আর্থ টার্মিনালে লাগাতে পারেন।
২. ফেজ বা লাইভ তারের সংযোগ: মেইন লাইনের ফেজ (লাল) তারটি এনে সরাসরি ১-ওয়ে সুইচের নিচের টার্মিনালে কানেক্ট করুন।
৩. সুইচ থেকে বাতিতে সংযোগ: সুইচের ওপরের টার্মিনাল থেকে একটি হাফ-তার (Out Phase) বের করে চ্যানেলের ভেতর দিয়ে বাতির হোল্ডারের একটি টার্মিনালে সংযুক্ত করুন।
৪. নিউট্রাল তারের সংযোগ: মেইন লাইনের নিউট্রাল (কালো) তারটি সোজা বাতির হোল্ডারের অপর টার্মিনালে যুক্ত করুন। (নিউট্রাল তারে কোনো সুইচ বা সার্কিট ব্রেকার থাকে না)।
৫. আর্থিং (যদি থাকে): নিরাপত্তার জন্য আর্থিং তার থাকলে তা মেটাল ফিটিংস বা হোল্ডারের বডির আর্থ টার্মিনালে লাগাতে পারেন।
