ট্রেড ইন্সট্রাক্টর

ধরনঃ কারিগরি শিক্ষা

শ্রেণিঃ দশম

বিষয়ঃ জেলারেল ইলেকট্রিক্যাল ওয়ার্কস-১ (দ্বিতীয় পত্র)

অধ্যায়ঃ চতুর্থ অধ্যায়

পাঠঃ ইন্ডাকশন মোটর কন্ট্রোলিং ও ট্রান্সফরমার

Rotor Speed (রোটর স্পিড) বাংলায় বলা হয় রোটরের ঘূর্ণন গতি বা রোটরের ঘূর্ণন বেগ।

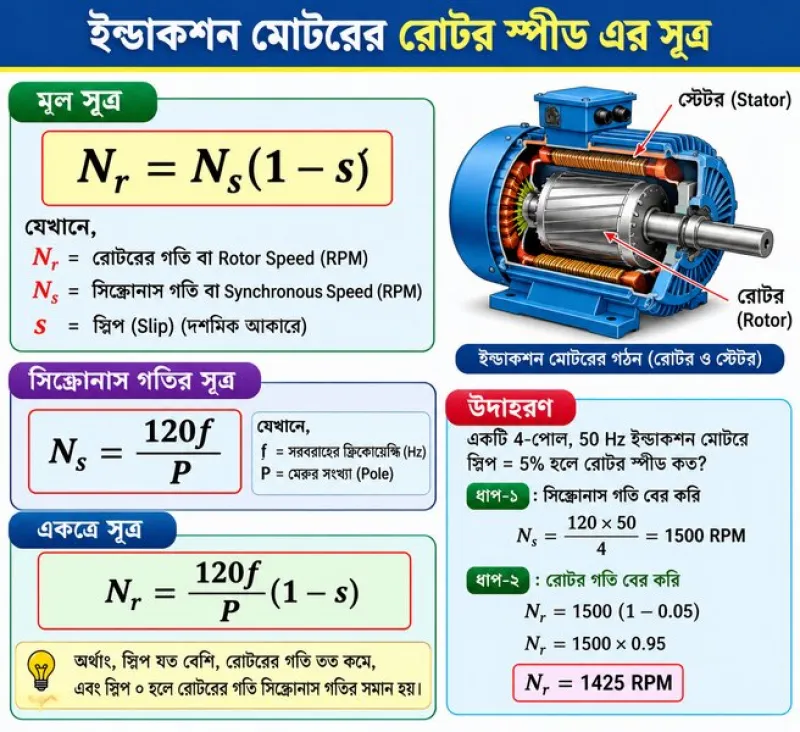

ইন্ডাকশন মোটরের ক্ষেত্রে রোটর স্পিডের সূত্র:

Nr=Ns(1-s)N_r=N_s(1-s)

যেখানে—

আর সিনক্রোনাস স্পিড:

Ns=120fPN_s=\frac{120f}{P}

উদাহরণ:
যদি $Ns=1500N_s=1500$ RPM এবং Slip $s=4%=0.04s=4\%=0.04$ ,

Nr=1500(1-0.04)N_r=1500(1-0.04)

=1500×0.96=1440 RPM=1500\times0.96=\boxed{1440\text{ RPM}}

অর্থাৎ রোটর স্পিড = ১৪৪০ RPM।
